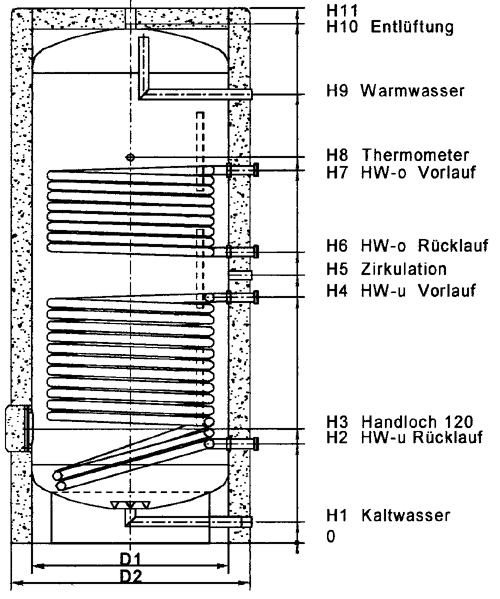

| Maße in mm |
|
|
|
|
|
|
|
|
| Inhalt (Liter) |
|
200 |
300 |
400 |
500 |
600 |
750 |
1000 |
| H1 - Kaltwasser |
|
65 |
65 |
70 |
70 |
70 |
80 |
90 |
| H2 - HW-unten, Rücklauf |
|
305 |
305 |
330 |
330 |
330 |
380 |
405 |
| H3 - Handloch |
|
365 |
365 |
390 |
390 |
390 |
440 |
465 |
| H4 - HW-unten, Vorlauf |
|
605 |
795 |
890 |
890 |
890 |
940 |
1005 |
| H5 - Zirkulation |
|
685 |
870 |
975 |
975 |
975 |
1025 |
1140 |
| H6 - HW-oben, Rücklauf |
|
765 |
945 |
1055 |
1110 |
1060 |
1115 |
1275 |
| H7 - HW-oben, Vorlauf |
|
1065 |
1260 |
1325 |
1380 |
1380 |
1430 |
1675 |
| H8 - Thermometer |
|
1115 |
1345 |
1375 |
1430 |
1430 |
1480 |
1725 |
| H9 - Warmwasser |
|
1145 |
1375 |
1420 |
1670 |
1670 |
1720 |
1995 |
| H10 - Entlüftung |
|
1365 |
1615 |
1640 |
1910 |
1910 |
1990 |
2275 |
| H11 - Gesamthöhe |
|
1415 |
1665 |
1690 |
1960 |
1960 |
2040 |
2325 |
| D1 - Speicher |
|
500 |
500 |
600 |
600 |
650 |
750 |
800 |
| D2 - Hartschaumisolierung |
|
700 |
700 |
800 |
800 |
850 |
950 |
1000 |
| Gewicht in kg |
|
75 |
100 |
115 |
120 |
140 |
185 |
210 |
| Anschlüsse |
|
200 |
300 |
400 |
500 |
600 |
750 |
1000 |
| Handloch |
DN |
120 |
120 |
120 |
120 |
120 |
120 |
120 |
| Kalt-,Warmwasser |
Rp |
1" |
1" |
1" |
1" |
1" |
1 1/2" |
1 1/2" |
| Zirkulation |
Rp |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
3/4" |
| Thermometer |
Rp |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
1/2" |
| Entlüftung |
Rp |
1" |
1" |
1" |
1" |
1" |
1" |
1" |
| Heizwendel |
AG |
1" |
1 1/4" |
1 1/2" |
1 1/2" |
1 1/2" |
1 1/2" |
1 1/2" |
| Heizfläche oben |
m² |
0,9 |
0,9 |
0,9 |
0,9 |
1,1 |
1,4 |
1,6 |
| Heizfläche unten |
m² |
0,9 |
1,4 |
1,8 |
1,8 |
1,8 |
2,4 |
2,8 |
| Rohrdurchmesser |
|
18,0 |
26,9 |
33,7 |
33,7 |
33,7 |
33,7 |
33,7 |
| Leistungsdaten und Leistungskennzahlen nach DIN 4708 bei 10/80/45 °C |
| Heizwendel oben |
NL |
2 |
3 |
4 |
4 |
7 |
10 |
14 |
| Heizwendel unten |
NL |
4 |
12 |
20 |
23 |
26 |
35 |
46 |
| Dauerleistung Heizw. oben |
l/h |
476 |
784 |
820 |
943 |
1016 |
1215 |
1348 |
| Dauerleistung Heizw. unten |
l/h |
978 |
1522 |
1743 |
1924 |
2012 |
2413 |
2846 |
